autocad plant 3d 2021中文版

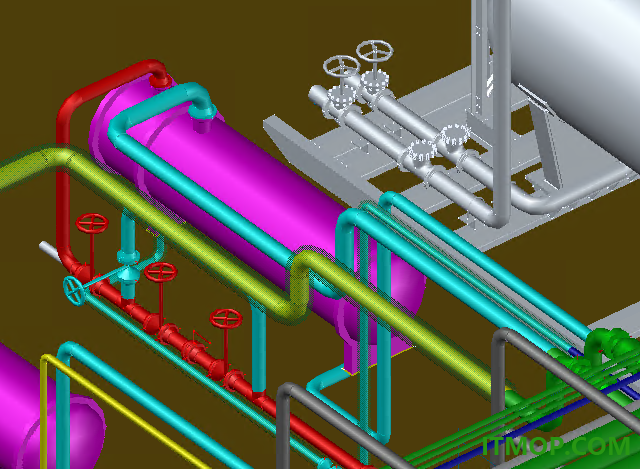

autocad plant 3d 2021中文免费版提供管道搭建功能，可以在这款软件上设计很多图纸，可以在图纸上添加管道，添加元件，添加设备，软件内置AutoCAD的全部功能，兼容多个CAD版本，可以调用CAD的绘图功能帮助你设计DWG图纸，并且autocad plant 3d 2021自动附加三维建模功能，可以在这款软件创建工厂的管道模型，可以创建工厂的设备模型，例如可以在这款软件设计水厂的管道模型，可以设计污水处理厂的模型，可以设计城市给排水的管道模型，可以设计石油工厂、天然气工厂的管道模型，提供的功能还是非常多的，喜欢的朋友就下载吧。

AutoCAD Plant 3D 2021新版功能

一、正交保温层改进

现在，保温层与管道对象会一同显示在正交图形中。可以选择在正交图形中隐藏保温层线、隐藏保温层后面的管线，或者显示保温层后面的管线。

在现有正交图形中，您可以使用“保温层”工具沿管道放置保温层符号以及保温层类型和厚度。

可以在三维模型中查看透明的保温层以及绝缘管道。还可以将包含保温层的三维管道图形输出到 AutoCAD。

二、按等轴测图形创建单个 PCF

在 IsoConfig.xml 中启用该功能后，现在可以创建匹配的单个 PCF 文件以及生成的等轴测图形。

三、autodesk Collaboration for AutoCAD Plant 3D

协作服务现在基于最新的 BIM 360 技术，从而使其更快速、更稳定。除了用 BIM 360 中的 Document Management 模块取代 BIM 360 Team 之外，协作工作流程保持不变。

BIM 360 Design 是一款基于云的解决方案，与 AutoCAD Plant 3D 2021 工具集相集成，可提供增强的云协作体验。在此版本中，您现在可以基于 BIM 360 平台在 AutoCAD Plant 3D 和 Document Management 模块之间直接共享基于云的文件。

利用 Document Management 模块，您现在可在协作工作流程中使用权限管理功能。借助此功能，项目团队和扩展利益相关方可以跨不同位置和领域安全地进行协作以及共享文件和数据。

新的核查功能也可用于协作项目。在此版本之前，您只能核查本地缓存的项目。此版本允许您核查并解决存储在云中的项目数据库中的任何问题。

利用新的欧洲数据中心和 Collaboration for Plant 3D，您可以在位于欧洲或美国的服务器上托管项目数据。

软件特色

1、autocad plant 3d 2021中文免费版提供模型设计功能，可以创建多种模型

2、管道设计功能，可以在这款软件上设计新的管道，管道大小可以自定义设置

3、支持高亮颜色功能，管道都是可以设置颜色的，可以在三维空间查看不同管道类型

4、阀门添加，软件提供大量阀门零件，在绘图和建模的时候可以插入零件

5、管道等级库，在设计模型的时候可以从等级库添加管道元件，可以自定义材质

6、管线号编辑功能，在软件可以自由选择不同的线号，可以通过线号管理管件

7、多种布线功能，工厂里面的管道都是可以自由布线的，可以从不同的区域部署管道

8、布管功能，直接在软件上部署管道，将直线管道、弯曲管道连接到工厂里面的设备

9、管道元件功能，软件提供的元件还是非常多的，可以在这款软件上快速插入元件

10、自定义元件和仪表，可以在软件上添加泵、洗涤器、过滤器设备、储罐、容器、其他设备

11、管路元件资源，可以在软件上添加接头、放水环、盲板、管帽、管接头、四通、跨越管

12、也可以添加弯头、管道弯管、弯头侧出口、法兰、法兰盖、仪表、在线仪表、加油嘴、管嘴

13、提供丰富的零件，支持支管台、孔板、管箍、螺栓、管帽、管夹、管接头、四通、弯头、法兰

14、要注释的内容:BOM 表 ID (零部件)、BOM 表 ID (管道)、切管表 ID、管段 ID、焊接 ID (车间)

cad plant 3d 2021中文激活版安装教程

1、下载解压，得到AutoCAD Plant 3D 2021中文原程序和补丁文件，首先运行"AutoCAD_Plant_3D_2021_Simplified_Chinese_Win_64bit_dlm_001_002.sfx.exe"开始安装原程序；

2、再次解压，默认C:Autodesk；

3、成功解压之后，默认为简体中文，直接点击“安装”；

4、小编已经安装成功了，直接点击右上角的"X"关闭，千万不要运行软件；

5、接下来打开plant 3d 2021补丁，运行"NLM_2020_x64_setup.msi"安装网络许可证管理器；

6、再将xf-adsk2020-netcrk-win文件夹下的“adskflex.exe”复制到软件许可证管理器目录下；

默认安装目录【C:AutodeskNetwork License Manager】

7、再将xf-adsk2020-netcrk-win文件夹下的“adlmint.dll”复制到软件许可证管理器目录下；

默认安装目录【C:Program Files (x86)Common FilesAutodesk SharedAdskLicensing10.1.0.3194AdskLicensingAgent】

8、右键记事本编辑许可证文件adesk.lic里面填上您的计算机名和MAC地址，编辑好之后保存；

计算机名称：

MAC地址：运行cmd，输入 ipconfig /all 获得物理地址【88D7F63FD869】中间的“-”不需要；

注意：网卡的物理地址要你在使用中的地址，一般现在都有无线网卡还有本地网卡，看你用的是哪块网卡，联网的是本地的就用本地的网卡地址。

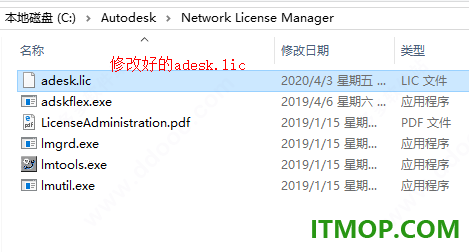

9、为了方便，我们最好将编辑好的adesk.lic也存放到网络许可证管理器；

10、启动桌面上生成LMTOOLS Utility ，点击Config Service标签，添加服务：

Service Name：Autodesk

Path to the lmgrd.exe file：C:AutodeskNetwork License Managerlmgrd.exe

Path to the license file：C:AutodeskNetwork License Manageradesk.lic

勾选User Services 和 Start Servic at Power UP，然后点Save Service，是否添加点是；

11、点击Service/License File标签，打钩LMTOOLS ignores license file path environment variables；

12、点击start/stop/read选项，点击 'rereadlicense file'，再点击'start server'启动服务；

13、点击Server Status标签，点击Perform Status Enquiry，信息结果框如有这句表示成功： adskflex: UP v11.16.2

如有这句则表示功能已经激活：Users of 87393ACD_2021_0F(在最下面)；

14、完成激活，现在启动软件，选择第二项为网络许可；

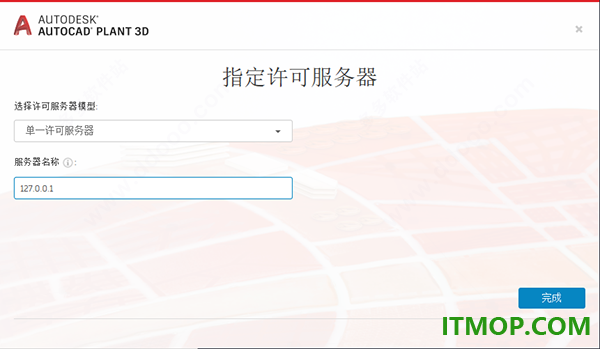

15、选择单一许可服务器，服务器名称为127.0.0.1；

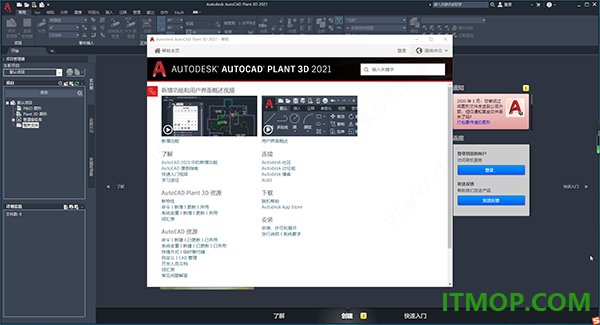

16、好了，软件已成功激活，默认为简体中文，以上就是autocad plant 3d 2021中文免费版安装教程。

官方教程

一、创建组装型设备的步骤

1.在功能区上，单击“常用”选项卡 -“设备”面板 -“创建”。

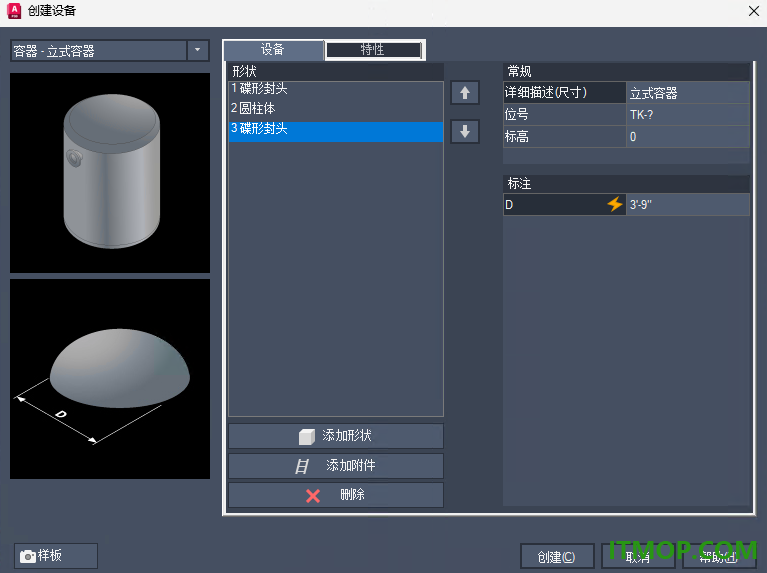

2.在“创建设备”下拉列表中，单击一个设备类别（例如：容器）。在弹出菜单中，单击“新 <设备类型>”（例如，新立式容器）。

注： 对于大多数设备类型，都是基于垂直轴或水平轴创建设备。

3.单击“添加”以添加该设备类型的可用形状。使用向上箭头和向下箭头更改形状的位置。

4.在“常规”下，请执行以下操作：

（可选）若要为设备指定位号，请单击“位号”框。在“指定位号”对话框的“类型”框中，输入类型（例如，表示容器的 V）。在“编号”框中，输入唯一的数字标识符。单击“指定”。

若要为此设备指定描述，请在“详细描述”框中输入描述（例如，Vessel-Custom）。

若要指定标高（插入点到第一个形状底部的垂直距离），请在“标高”框中输入值。

5.在“形状”下，单击一个形状。在“标注”下，输入标注值。对于每个要更改的形状标注，请重复此步骤。

注： 单击要更改其标注的形状时，该形状及其标注值会在预览图像中显示。

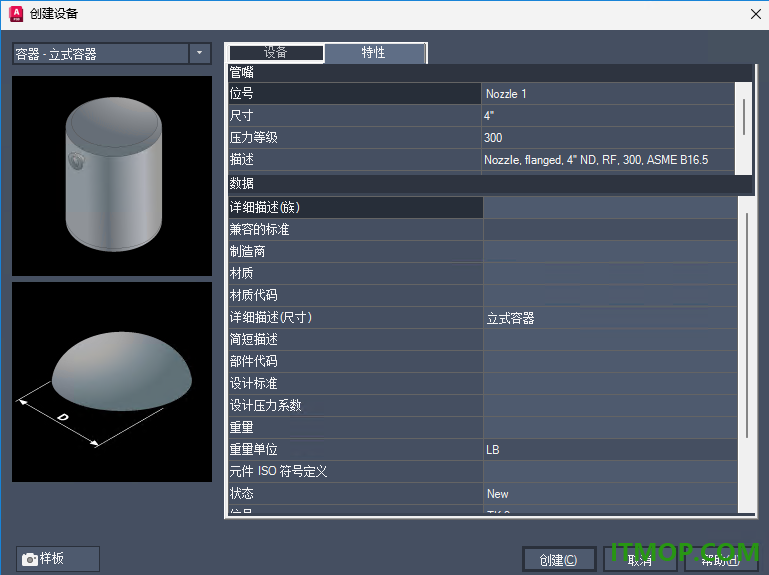

6.在“特性”选项卡上，为各个项目（例如“制造商”、“材质”、“尺寸”等）添加相关数据。

7.（可选）若要使用此设备及其数据作为其他设备的样板，请执行以下操作：

单击“样板”。

在下拉列表中，单击“将当前设置保存为样板”。

在“将样板保存到”对话框中，导航到要保存此样板的位置。在“文件名”框中，输入样板名称。单击“保存”。

注： 设备样板的文件扩展名为 .peqs。

8.在“创建设备”对话框中，单击“创建”。

9.在绘图区域中，在所需的插入点单击以放置设备模型或输入相应的坐标。

10.若要调整设备模型方向，请执行下列操作之一：

若要将模型方向调整到所需位置，请输入旋转角度值或使用指南针工具。按 Enter 键。

按 Enter 键接受默认位置。可以使用 AutoCAD 命令（例如 move、rotate 或 3drotate）进一步调整设备的位置。

二、复制或移动管道支撑的步骤

1. 如果要使支撑点保持在相同的标高上，请在功能区上，依次单击“常用”选项卡 -“管道支撑”面板 -“切换支撑的锁定点”以启用支撑点锁定。

2.在绘图区域中，选择一个管道支撑。

3.单击“移动零件”夹点。

4.如果要复制管道支撑，请输入 p（复制）。不会修改现有的管道支撑。

5.捕捉以为管道指定一个新位置。

您还可以按 TAB 键，然后输入动态标注。

启用“支撑的锁定点”后，将更新支撑的高度以匹配标高。

三、更改管道支撑标注

1.在绘图区域中，选择一个管道支撑（例如：弹簧吊架）。

2.在绘图区域中单击鼠标右键。单击“特性”。

3.在“特性”选项板中，在“零件特性”-“零件几何图形”-“标注”下，单击标注值（例如：HL2）。

4.如果要查看标注的详细信息，请单击预览图像。

5.在“标注值”框中，输入一个新值（例如：6"）。

四、添加假支腿或基础支撑的步骤

1.在功能区上，单击“常用”选项卡 -“管道支撑”面板 -“创建”。

2.在“添加管道支撑”对话框中，单击“假支腿和常规支撑”-“假支腿”。

3.单击“确定”。

4.按住 SHIFT 键。在绘图区域中单击鼠标右键，单击“节点”。

注： 可以按 CTRL 键来切换放置选项，如 BOP 和 COP。在附着管道支撑后，可以使用翻转夹点来切换放置选项。这些放置选项可在具有假支腿或基础支撑的零件子类型的管道支撑上找到。

5.单击以指定弯头连接点。

6.按 ENTER 键完成添加假支腿操作。
